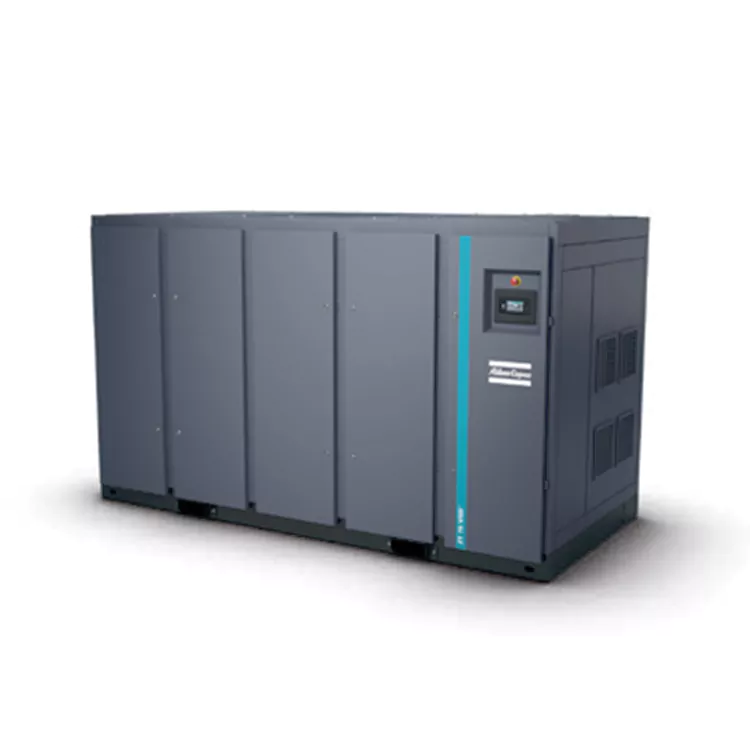

DECHUAN বিশ্বব্যাপী পাইকারি ক্রয়ের জন্য মানের ডুয়াল-ড্রাইভ VSD তেল-মুক্ত স্ক্রু এয়ার কম্প্রেসার সরবরাহ করে। দুটি স্বতন্ত্র স্থায়ী চুম্বক মোটর সমন্বিত, এই মেশিন পরিবর্তনশীল উত্পাদন স্থানান্তর জুড়ে শক্তি ব্যবহার অপ্টিমাইজ করে।
কারখানার বিদ্যুতের বিল কমাতে বিশেষজ্ঞ চায়না ডুয়াল-ড্রাইভ VSD অয়েল-ফ্রি স্ক্রু এয়ার কমপ্রেসার সরবরাহকারীদের কাছ থেকে অর্ডার করা বিনিয়োগে অবিলম্বে রিটার্ন প্রদান করে। DECHUAN-এর দ্বৈত স্থায়ী চুম্বক নকশা প্রথাগত যান্ত্রিক সংযোগের ক্ষয়ক্ষতি দূর করে এবং 20% থেকে 100% পর্যন্ত বিস্তৃত-পরিসরের প্রবাহ সামঞ্জস্যের অনুমতি দেয়, ওঠানামাকারী টুল লোডের সাথে সুনির্দিষ্টভাবে মেলে।
প্রথাগত পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ কম্প্রেসারগুলি একটি শেয়ার্ড গিয়ার মেকানিজমের মাধ্যমে উচ্চ-চাপ এবং নিম্ন-চাপের স্ক্রু রটার উভয়কে ঘুরানোর জন্য একটি একক মোটর ব্যবহার করে। এটি কম গতিতে চালানোর সময় যান্ত্রিক ক্ষতির কারণ হয়। এয়ার কম্প্রেসার একটি উচ্চতর স্প্লিট আর্কিটেকচার ব্যবহার করে:
• স্বাধীন IE5 স্থায়ী চুম্বক মোটর: নিম্ন-চাপ এবং উচ্চ-চাপ সংকোচকারী পর্যায়গুলি পৃথক, উত্সর্গীকৃত IP66 স্থায়ী চুম্বক মোটর দ্বারা চালিত হয়। প্রতিটি পর্যায় তার নিজস্ব অনুকূল গতি প্রোফাইলে চলে।
• ওয়াইড ফ্লো রেগুলেশন রেঞ্জ: আমাদের কাস্টম ফ্রিকোয়েন্সি ইনভার্টারগুলি 20% এবং 100% এর মধ্যে স্থির প্রবাহ সামঞ্জস্য অর্জন করে, নিম্ন-প্রান্তের একক-মোটর সিস্টেমে পাওয়া সীমাবদ্ধ "স্পীড উইন্ডো" সম্পূর্ণরূপে দূর করে৷
• কোন চাপ ওভার-কম্প্রেশন নেই: সিস্টেমটি 0.10 বারের মধ্যে লাইনের চাপের ওঠানামাকে কঠোরভাবে বজায় রাখে, ফ্যাক্টরি গ্রিডে অতিরিক্ত চাপ দেওয়ার সাথে যুক্ত শক্তির অপচয় রোধ করে।
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
ZR/ZT 75-90 VSD (FF) STD
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
আইএসও 1217-এর অ্যানেক্স সি, 4র্থ সংস্করণ (2009) অনুযায়ী ইউনিটের পারফরম্যান্স রেফারেন্স শর্তগুলি পরিমাপ করা হয়েছিল:
· আপেক্ষিক আর্দ্রতা: 0%
· পরম ইনলেট চাপ: 1 বার
· ইনলেট তাপমাত্রা: 20°C ডিসচার্জ রেট (FAD) নিম্নলিখিত অপারেটিং চাপে পরিমাপ করা হয়েছিল:
ধ্রুব গতির ধরন:
· -7.5 বার প্রকার: 7 বার
· -8.6 বার প্রকার: 7 বার
· -10 বার প্রকার: 9 বার
VSD প্রকার:
· -8.6 বার প্রকার: 7 বার
· -10.4 বার প্রকার: 9 বার
· (2) ওয়ার্কস্টেশনের (LpWSAd) ক্লাস এ ওজনযুক্ত নির্গমন শব্দ চাপ স্তর। ISO 2151:2004 অনুযায়ী পরিমাপ করা হয়েছে (150 9614/2 শব্দ তীব্রতা স্ক্যানিং পদ্ধতি ব্যবহার করে)। নতুন যোগ করা সংশোধন ফ্যাক্টর হল একটি সম্পূর্ণ অনিশ্চিত মান (KpAd), যা পরীক্ষার কোডের সাথে সামঞ্জস্যপূর্ণ।
· (3) ওজন শুধুমাত্র রেফারেন্সের জন্য; সরবরাহকৃত প্রকৃত ওজন প্রাধান্য পাবে।
ZR/ZT 110-160 (FF) STD
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
ZR/ZT 110-160 VSD (FF) STD
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C, 4th Edition (2009) অনুসারে, ইউনিটের কর্মক্ষমতা রেফারেন্স শর্তগুলি নিম্নরূপ:
· আপেক্ষিক আর্দ্রতা: 0%
· পরম ইনলেট চাপ: 1 বার
· ইনলেট তাপমাত্রা: 20°C
স্থানচ্যুতি FAD নিম্নলিখিত অপারেটিং চাপে পরিমাপ করা হয়:
ধ্রুব গতির মডেল:
-7.5 বার মডেল: 7 বার
-8.6 বার মডেল: 7 বার
-10 বার মডেল: 9 বার
ভিএসডি মডেল:
-8.6 বার মডেল: 7 বার
-10.4 বার মডেল: 9 বার
(2) ওয়ার্কস্টেশনের (LpWSAd) ক্লাস A ওজনযুক্ত নির্গমন শব্দ চাপ স্তর। ISO 2151:2004 (ISO 9614/2 শব্দ তীব্রতা স্ক্যানিং পদ্ধতি) অনুযায়ী পরিমাপ করা হয়েছে। নতুন যোগ করা সংশোধন ফ্যাক্টর KpAd অনিশ্চিত, পরীক্ষার কোড মেনে চলছে।
(3) V1=380V, V2=400V।
(4) ওজন শুধুমাত্র রেফারেন্সের জন্য; প্রকৃত ওজন প্রাধান্য পাবে।
ZR/ZT 200-275 (FF)
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| জেডটি 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| জেডটি 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
ZR/ZT 250-315 VSD (FF)
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
- আপেক্ষিক আর্দ্রতা: 0%
- পরম ইনলেট চাপ: 1 বার
-ইনলেট তাপমাত্রা: 20 ° ℃
ডিসচার্জ রেট (এফএডি) নিম্নলিখিত অপারেটিং চাপে পরিমাপ করা হয়েছিল
ধ্রুব গতির ধরন:
-7.5 বার প্রকার: 7 বার
-8.6 বার প্রকার: 7 বার
-10 বার প্রকার: 9 বার
ভিএসডি প্রকার:
-8.6 বার প্রকার: 7 বার
-10.4 বার প্রকার: 9 বার
(2) ওয়ার্কস্টেশনের (LpWSAd) ক্লাস A ওজনযুক্ত নির্গমন শব্দ চাপ স্তর।
ISO 2151:2004 (150 9614/2 ব্যবহার করে (শব্দ তীব্রতা স্ক্যানিং পদ্ধতি) অনুযায়ী পরিমাপ করা হয়েছে।
নতুন যোগ করা সংশোধন ফ্যাক্টর হল একটি সম্পূর্ণ অনিশ্চিত মান (KpAd), যা পরীক্ষার কোডের সাথে সামঞ্জস্যপূর্ণ।
(3) ওজন শুধুমাত্র রেফারেন্সের জন্য; সরবরাহকৃত প্রকৃত ওজন প্রাধান্য পাবে।
ZR 300-750
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
ZR 355-900VSD
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
আইএসও 1217-এর অ্যানেক্স সি, 4র্থ সংস্করণ (2009) অনুযায়ী ইউনিটের পারফরম্যান্স রেফারেন্স শর্তগুলি পরিমাপ করা হয়েছিল:
· আপেক্ষিক আর্দ্রতা: 0%
· পরম ইনলেট চাপ: 1 বার
· ইনলেট তাপমাত্রা: 20°C ডিসচার্জ রেট (FAD) নিম্নলিখিত অপারেটিং চাপে পরিমাপ করা হয়েছিল:
ধ্রুব গতির ধরন:
· -7.5 বার প্রকার: 7 বার
· -8.6 বার প্রকার: 7 বার
· -10 বার প্রকার: 9 বার
VSD প্রকার:
· -8.6 বার প্রকার: 7 বার
· -10.4 বার প্রকার: 9 বার
· (2) ওয়ার্কস্টেশনের (LpWSAd) ক্লাস এ ওজনযুক্ত নির্গমন শব্দ চাপ স্তর। ISO 2151:2004 অনুযায়ী পরিমাপ করা হয়েছে (150 9614/2 শব্দ তীব্রতা স্ক্যানিং পদ্ধতি ব্যবহার করে)। নতুন যোগ করা সংশোধন ফ্যাক্টর হল একটি সম্পূর্ণ অনিশ্চিত মান (KpAd), যা পরীক্ষার কোডের সাথে সামঞ্জস্যপূর্ণ।
· (3) ওজন শুধুমাত্র রেফারেন্সের জন্য; সরবরাহকৃত প্রকৃত ওজন প্রাধান্য পাবে।
ZR 200X-400X
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
ZR/ZT 75-160 VSD+
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
ZR/ZT 75-160 VSD+ FF
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
আইএসও 1217-এর অ্যানেক্স সি, 4র্থ সংস্করণ (2009) অনুযায়ী ইউনিটের পারফরম্যান্স রেফারেন্স শর্তগুলি পরিমাপ করা হয়েছিল:
· আপেক্ষিক আর্দ্রতা: 0%
· পরম ইনলেট চাপ: 1 বার
· ইনলেট তাপমাত্রা: 20°C ডিসচার্জ রেট (FAD) নিম্নলিখিত অপারেটিং চাপে পরিমাপ করা হয়েছিল:
ধ্রুব গতির ধরন:
· -7.5 বার প্রকার: 7 বার
· -8.6 বার প্রকার: 7 বার
· -10 বার প্রকার: 9 বার
VSD প্রকার:
· -8.6 বার প্রকার: 7 বার
· -10.4 বার প্রকার: 9 বার
· (2) ওয়ার্কস্টেশনের (LpWSAd) ক্লাস এ ওজনযুক্ত নির্গমন শব্দ চাপ স্তর। ISO 2151:2004 অনুযায়ী পরিমাপ করা হয়েছে (150 9614/2 শব্দ তীব্রতা স্ক্যানিং পদ্ধতি ব্যবহার করে)। নতুন যোগ করা সংশোধন ফ্যাক্টর হল একটি সম্পূর্ণ অনিশ্চিত মান (KpAd), যা পরীক্ষার কোডের সাথে সামঞ্জস্যপূর্ণ।
· (3) ওজন শুধুমাত্র রেফারেন্সের জন্য; সরবরাহকৃত প্রকৃত ওজন প্রাধান্য পাবে।
প্রথাগত ফিক্সড-স্পিড কম্প্রেসার সম্পূর্ণ বৈদ্যুতিক ড্রতে চলে এমনকি যখন আপনার কারখানার সরঞ্জামগুলির জন্য শুধুমাত্র 40% এয়ার আউটপুট প্রয়োজন হয়। অতিরিক্ত সংকুচিত বায়ু কেবল বায়ুমণ্ডলে প্রবাহিত হয় বা দীর্ঘ, অদক্ষ আনলোডিং চক্রের সময় নষ্ট হয় যেখানে মোটরটি দরকারী কাজ না করেই ঘোরে।
প্রতিটি ডুয়াল-ড্রাইভ VSD তেল-মুক্ত স্ক্রু এয়ার কম্প্রেসার আমাদের ইন্টারনেট অফ থিংস (IoT) রিমোট ম্যানেজমেন্ট হাবের সাথে একত্রিত হয়। কারখানার প্রকৌশলীরা যেকোনো অনুমোদিত কম্পিউটার বা মোবাইল ডিভাইস থেকে নিরাপদে মোটর গতি, পাওয়ার ড্র এবং পরিষেবা সতর্কতা পরীক্ষা করতে পারেন। এই স্বচ্ছতা রক্ষণাবেক্ষণ দলগুলিকে সপ্তাহে সপ্তাহে সুনির্দিষ্ট শক্তি সঞ্চয় যাচাই করতে দেয়।
টেক্সটাইল কারখানাগুলি অবিচ্ছিন্ন তাঁত মেশিন চালায় যেখানে সুতা টানানোর জন্য স্থিতিশীল বায়ুচাপের প্রয়োজন হয়, তবে তাঁতের চক্র হিসাবে অবিচ্ছিন্নভাবে প্রয়োজনীয় সঠিক আয়তনের পরিবর্তন হয়। DECHUAN একটি প্রধান টেক্সটাইল প্ল্যান্টে একটি কম্প্রেসার ইনস্টল করেছে। দ্বৈত IE5 স্থায়ী চুম্বক সিস্টেমটি মিলের গতিশীল স্থানান্তরগুলি তাত্ক্ষণিকভাবে ট্র্যাক করে, লাইনের চাপ 0.10 বারের মধ্যে স্থির রাখে এবং ফ্যাসিলিটির মাসিক কম্প্রেসার পাওয়ার বিল 35% কেটে দেয়।
উত্তর: না। সমস্ত DECHUAN VSD ক্যাবিনেটে বিল্ট-ইন হারমোনিক ফিল্টার এবং শিল্ডিং রয়েছে। কম্প্রেসার ইলেকট্রনিক্স স্থানীয় পাওয়ার লাইনগুলিকে বিকৃত করে না বা সংবেদনশীল স্বয়ংক্রিয় উত্পাদন সরঞ্জামগুলিকে প্রভাবিত করে না তা নিশ্চিত করার জন্য তারা সম্পূর্ণরূপে প্রত্যয়িত।
উত্তর: না। আমাদের কাস্টম-ডিজাইন করা IE5 স্থায়ী চুম্বক মোটর একটি সম্পূর্ণ সিল করা, তেল-লুব্রিকেটেড বিয়ারিং হাউজিং ব্যবহার করে যা সরাসরি সংকোচকারীর কেন্দ্রীয় তৈলাক্তকরণ সিস্টেমের সাথে একত্রিত হয়। এই নকশা ম্যানুয়াল গ্রীসিং সময়সূচী দূর করার সময় ময়লা এবং পরিবেষ্টিত আর্দ্রতা ব্লক করে।
উত্তর: IP66 রেটিং ভারী ধূলিকণা, ফাইবার এবং উচ্চ-চাপের জলের জেটের বিরুদ্ধে সম্পূর্ণ সিলিং নিশ্চিত করে। এটি স্থায়ী চুম্বক মোটরগুলিকে অভ্যন্তরীণ শর্ট-সার্কিট ছাড়াই আর্দ্র, লিন্ট-ভারী টেক্সটাইল পরিবেশে নির্ভরযোগ্যভাবে কাজ করতে দেয়।
কপিরাইট © 2025 Dechuan Compressor (Shanghai) Co., Ltd. সর্বস্বত্ব সংরক্ষিত৷
