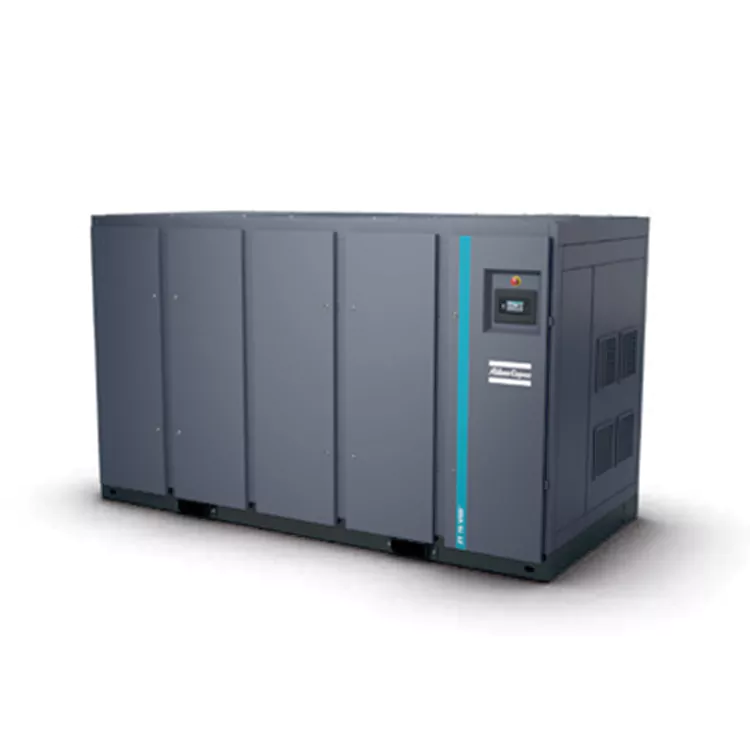

আপনি যখন DECHUAN থেকে 55-900kw লো-নয়েজ অয়েল-ফ্রি এয়ার কম্প্রেসার সরঞ্জাম কিনবেন, তখন আপনি ফিসফিস-শান্ত অপারেশনের জন্য ডিজাইন করা একটি শিল্প পাওয়ার সিস্টেম সুরক্ষিত করবেন। এই ইউনিটটি AGMA A5/DIN গ্রেড 5 গিয়ার ব্যবহার করে ভারী গিয়ার র্যাটেল এবং উচ্চ-ফ্রিকোয়েন্সি স্ট্রাকচারাল কম্পন দূর করতে। এটি আধুনিক শহুরে কারখানাগুলিকে 100% তেল-মুক্ত সংকুচিত বায়ু উত্পাদন নিশ্চিত করার সময় স্থানীয় পরিবেশগত শব্দ জরিমানা এড়াতে সহায়তা করে।
একটি শান্ত উত্পাদন পরিবেশ স্থাপন করতে, একটি নির্ভরযোগ্য চীন থেকে সরাসরি আমদানি করা 55-900kw লো-নয়েজ অয়েল-ফ্রি এয়ার কম্প্রেসার কারখানা অপরিহার্য। DECHUAN সমন্বিত সাউন্ড-ডেম্পেনিং প্যানেল এবং কম-শব্দ রেডিয়াল কুলিং ফ্যান সহ এই বিশেষায়িত অ্যাকোস্টিক-ঘেরা সিস্টেম সরবরাহ করে। এই কনফিগারেশন অপারেশনাল ডেসিবেল উল্লেখযোগ্যভাবে হ্রাস করে, কর্মশালার শ্রবণ ক্লান্তি প্রতিরোধ করে।
প্রথাগত বৃহৎ আকারের বায়ু যন্ত্রপাতি তীব্র নিম্ন-ফ্রিকোয়েন্সি গর্জন সৃষ্টি করে যা কাঠামোগত ভিত্তিকে ক্ষতিগ্রস্ত করে এবং কঠোর পরিবেশগত শব্দের মান লঙ্ঘন করে। এই বিশেষায়িত এয়ার কম্প্রেসার উন্নত অ্যাকোস্টিক ইঞ্জিনিয়ারিংকে সরাসরি ক্যাবিনেট চেসিসে সংহত করে:
• যথার্থ-ইঞ্জিনিয়ারযুক্ত AGMA A5 গিয়ারস: অভ্যন্তরীণ পাওয়ার ট্রান্সমিশন DIN গ্রেড 5 গ্রাউন্ড হেলিকাল গিয়ারের উপর নির্ভর করে। মাইক্রো-ব্যাকল্যাশ ডিজাইন হেভি-ডিউটি কম্প্রেশন সাইকেলের সময় হাই-পিচ গিয়ার হাহাকার এবং যান্ত্রিক র্যাটলিং দূর করে।
• লো-এনার্জি রেডিয়াল কুলিং ফ্যান: প্রথাগত অক্ষীয় ব্লেড প্রতিস্থাপন করে, আমাদের রেডিয়াল কুলিং অ্যাসেম্বলি কম ঘূর্ণন গতিতে প্রচুর বায়ু ভলিউম নিয়ে যায়, এরোডাইনামিক ঘূর্ণি শব্দকে 12 ডেসিবেলের বেশি কমিয়ে দেয়।
• ভাইব্রেশন আইসোলেশন বেস: তেল-মুক্ত কম্প্রেসার হেড হেভি-ডিউটি, বহু-স্তরযুক্ত ইলাস্টোমার ড্যাম্পেনিং প্যাডের উপর বসে, গতিশক্তিকে আশেপাশের কারখানার মেঝে কাঠামোতে স্থানান্তর করা থেকে বাধা দেয়।
• পাওয়ার স্পেকট্রাম: 55 kW থেকে 900 kW একটানা ভারী-শুল্ক আউটপুট।
• ভলিউমেট্রিক ক্ষমতা: 4.2 - 148.5 m³/মিনিট ডেলিভারি নির্দিষ্ট মডেল নির্বাচনের উপর নির্ভর করে।
• ট্রান্সমিশন স্ট্যান্ডার্ড: AGMA A5 / DIN গ্রেড 5 উচ্চ-নির্ভুল গিয়ার ড্রাইভিং।
• শাব্দ নিরোধক: একটি সিল করা IP55 ক্যাবিনেটের কাঠামোর সাথে বহু-বেধের অভ্যন্তরীণ শাব্দ ফেনার আস্তরণ।
ZR/ZT 55-90 (FF) STD| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
আইএসও 1217-এর অ্যানেক্স সি, 4র্থ সংস্করণ (2009) অনুযায়ী ইউনিটের পারফরম্যান্স রেফারেন্স শর্তগুলি পরিমাপ করা হয়েছিল:
· আপেক্ষিক আর্দ্রতা: 0%
· পরম ইনলেট চাপ: 1 বার
· ইনলেট তাপমাত্রা: 20°C ডিসচার্জ রেট (FAD) নিম্নলিখিত অপারেটিং চাপে পরিমাপ করা হয়েছিল:
ধ্রুব গতির ধরন:
· -7.5 বার প্রকার: 7 বার
· -8.6 বার প্রকার: 7 বার
· -10 বার প্রকার: 9 বার
VSD প্রকার:
· -8.6 বার প্রকার: 7 বার
· -10.4 বার প্রকার: 9 বার
· (2) ওয়ার্কস্টেশনের (LpWSAd) ক্লাস এ ওজনযুক্ত নির্গমন শব্দ চাপ স্তর। ISO 2151:2004 অনুযায়ী পরিমাপ করা হয়েছে (150 9614/2 শব্দ তীব্রতা স্ক্যানিং পদ্ধতি ব্যবহার করে)। নতুন যোগ করা সংশোধন ফ্যাক্টর হল একটি সম্পূর্ণ অনিশ্চিত মান (KpAd), যা পরীক্ষার কোডের সাথে সামঞ্জস্যপূর্ণ।
· (3) ওজন শুধুমাত্র রেফারেন্সের জন্য; সরবরাহকৃত প্রকৃত ওজন প্রাধান্য পাবে।
ZR/ZT 110-160 (FF) STD
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C, 4th Edition (2009) অনুসারে, ইউনিটের কর্মক্ষমতা রেফারেন্স শর্তগুলি নিম্নরূপ:
· আপেক্ষিক আর্দ্রতা: 0%
· পরম ইনলেট চাপ: 1 বার
· ইনলেট তাপমাত্রা: 20°C
স্থানচ্যুতি FAD নিম্নলিখিত অপারেটিং চাপে পরিমাপ করা হয়:
ধ্রুব গতির মডেল:
-7.5 বার মডেল: 7 বার
-8.6 বার মডেল: 7 বার
-10 বার মডেল: 9 বার
ভিএসডি মডেল:
-8.6 বার মডেল: 7 বার
-10.4 বার মডেল: 9 বার
(2) ওয়ার্কস্টেশনের (LpWSAd) ক্লাস A ওজনযুক্ত নির্গমন শব্দ চাপ স্তর। ISO 2151:2004 (ISO 9614/2 শব্দ তীব্রতা স্ক্যানিং পদ্ধতি) অনুযায়ী পরিমাপ করা হয়েছে। নতুন যোগ করা সংশোধন ফ্যাক্টর KpAd অনিশ্চিত, পরীক্ষার কোড মেনে চলছে।
(3) V1=380V, V2=400V।
(4) ওজন শুধুমাত্র রেফারেন্সের জন্য; প্রকৃত ওজন প্রাধান্য পাবে।
ZR/ZT 200-275 (FF)
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| জেডটি 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| জেডটি 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
- আপেক্ষিক আর্দ্রতা: 0%
- পরম ইনলেট চাপ: 1 বার
-ইনলেট তাপমাত্রা: 20 ° ℃
ডিসচার্জ রেট (এফএডি) নিম্নলিখিত অপারেটিং চাপে পরিমাপ করা হয়েছিল
ধ্রুব গতির ধরন:
-7.5 বার প্রকার: 7 বার
-8.6 বার প্রকার: 7 বার
-10 বার প্রকার: 9 বার
ভিএসডি প্রকার:
-8.6 বার প্রকার: 7 বার
-10.4 বার প্রকার: 9 বার
(2) ওয়ার্কস্টেশনের (LpWSAd) ক্লাস A ওজনযুক্ত নির্গমন শব্দ চাপ স্তর।
ISO 2151:2004 (150 9614/2 ব্যবহার করে (শব্দ তীব্রতা স্ক্যানিং পদ্ধতি) অনুযায়ী পরিমাপ করা হয়েছে।
নতুন যোগ করা সংশোধন ফ্যাক্টর হল একটি সম্পূর্ণ অনিশ্চিত মান (KpAd), যা পরীক্ষার কোডের সাথে সামঞ্জস্যপূর্ণ।
(3) ওজন শুধুমাত্র রেফারেন্সের জন্য; সরবরাহকৃত প্রকৃত ওজন প্রাধান্য পাবে।
ZR 300-750
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | ওজন-সম্পূর্ণ-কর্মক্ষমতা (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
আইএসও 1217-এর অ্যানেক্স সি, 4র্থ সংস্করণ (2009) অনুযায়ী ইউনিটের পারফরম্যান্স রেফারেন্স শর্তগুলি পরিমাপ করা হয়েছিল:
· আপেক্ষিক আর্দ্রতা: 0%
· পরম ইনলেট চাপ: 1 বার
· ইনলেট তাপমাত্রা: 20°C ডিসচার্জ রেট (FAD) নিম্নলিখিত অপারেটিং চাপে পরিমাপ করা হয়েছিল:
ধ্রুব গতির ধরন:
· -7.5 বার প্রকার: 7 বার
· -8.6 বার প্রকার: 7 বার
· -10 বার প্রকার: 9 বার
VSD প্রকার:
· -8.6 বার প্রকার: 7 বার
· -10.4 বার প্রকার: 9 বার
· (2) ওয়ার্কস্টেশনের (LpWSAd) ক্লাস এ ওজনযুক্ত নির্গমন শব্দ চাপ স্তর। ISO 2151:2004 অনুযায়ী পরিমাপ করা হয়েছে (150 9614/2 শব্দ তীব্রতা স্ক্যানিং পদ্ধতি ব্যবহার করে)। নতুন যোগ করা সংশোধন ফ্যাক্টর হল একটি সম্পূর্ণ অনিশ্চিত মান (KpAd), যা পরীক্ষার কোডের সাথে সামঞ্জস্যপূর্ণ।
· (3) ওজন শুধুমাত্র রেফারেন্সের জন্য; সরবরাহকৃত প্রকৃত ওজন প্রাধান্য পাবে।
ZR 200X-400X
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | ইনস্টল করা শক্তি (কিলোওয়াট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
| মডেল | সর্বোচ্চ নিষ্কাশন চাপ (বার) | ট্রাফিক FAD(l/s) | ট্রাফিক FAD(m³/মিনিট) | নয়েজ লেভেল(dB(A)) | ওজন-স্ট্যান্ডার্ড (কেজি) | আকার L(মিমি) | আকার W(মিমি) | আকার H(মিমি) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
আইএসও 1217-এর অ্যানেক্স সি, 4র্থ সংস্করণ (2009) অনুযায়ী ইউনিটের পারফরম্যান্স রেফারেন্স শর্তগুলি পরিমাপ করা হয়েছিল:
· আপেক্ষিক আর্দ্রতা: 0%
· পরম ইনলেট চাপ: 1 বার
· ইনলেট তাপমাত্রা: 20°C ডিসচার্জ রেট (FAD) নিম্নলিখিত অপারেটিং চাপে পরিমাপ করা হয়েছিল:
ধ্রুব গতির ধরন:
· -7.5 বার প্রকার: 7 বার
· -8.6 বার প্রকার: 7 বার
· -10 বার প্রকার: 9 বার
VSD প্রকার:
· -8.6 বার প্রকার: 7 বার
· -10.4 বার প্রকার: 9 বার
· (2) ওয়ার্কস্টেশনের (LpWSAd) ক্লাস এ ওজনযুক্ত নির্গমন শব্দ চাপ স্তর। ISO 2151:2004 অনুযায়ী পরিমাপ করা হয়েছে (150 9614/2 শব্দ তীব্রতা স্ক্যানিং পদ্ধতি ব্যবহার করে)। নতুন যোগ করা সংশোধন ফ্যাক্টর হল একটি সম্পূর্ণ অনিশ্চিত মান (KpAd), যা পরীক্ষার কোডের সাথে সামঞ্জস্যপূর্ণ।
· (3) ওজন শুধুমাত্র রেফারেন্সের জন্য; সরবরাহকৃত প্রকৃত ওজন প্রাধান্য পাবে।
বাণিজ্যিক এলাকার কাছাকাছি অবস্থিত প্যাকেজিং এবং আসবাবপত্র উত্পাদন প্ল্যান্টে, শব্দ দূষণ একটি ক্রমাগত আইনি ঝুঁকি। DECHUAN একটি উচ্চ-ঘনত্বের প্যাকেজিং কারখানায় এই নির্দিষ্ট 55-900kw লো-নাইজ অয়েল-ফ্রি এয়ার কম্প্রেসার স্থাপন করেছে। পুরানো, স্পন্দিত পিস্টন সিস্টেমগুলিকে এই শব্দ-অন্তরক স্ক্রু কাঠামোর সাথে প্রতিস্থাপন করে, প্ল্যান্টটি স্থানীয় মানগুলির সাথে সম্পূর্ণরূপে মেনে চলার জন্য তার সীমানা শব্দের মাত্রা হ্রাস করেছে, হাজার হাজার পুনরাবৃত্ত নিয়ন্ত্রক জরিমানা এড়িয়ে গেছে।
• ফুল-লোড অ্যানিকোইক চেম্বার টেস্টিং: সমস্ত ফ্রিকোয়েন্সি জুড়ে সুনির্দিষ্ট অ্যাকোস্টিক প্রোফাইল ম্যাপ করতে বিশেষায়িত সাউন্ড চেম্বারে ইউনিটগুলি সর্বাধিক 900kw ক্ষমতায় চালানো হয়।
• রটারগুলির গতিশীল ভারসাম্য: প্রিমিয়াম প্রলিপ্ত রোটরগুলি দীর্ঘমেয়াদী ভারবহন পরিধান এবং কাঠামোগত গোলমাল সৃষ্টিকারী মাইক্রো-ডবলগুলি দূর করার জন্য গতিশীলভাবে ভারসাম্যপূর্ণ।
• TÜV ক্লাস 0 তেল-মুক্ত শংসাপত্র: কঠোর পরীক্ষাগার বিশ্লেষণ কম্প্রেসড এয়ারফ্লোতে শূন্য তেলের পরিমাণ নিশ্চিত করে, শান্ত অপারেশনের পাশাপাশি বিশুদ্ধ গ্যাসের নিশ্চয়তা দেয়।
উঃ মোটেও না। অভ্যন্তরীণ বায়ুচলাচল একটি উচ্চ-স্ট্যাটিক চাপ রেডিয়াল কুলিং ফ্যানের উপর নির্ভর করে যা ক্যাবিনেটের ভিতরে একটি নেতিবাচক চাপ অঞ্চল তৈরি করে। স্টেইনলেস স্টিলের প্রিকুলার জুড়ে টার্গেটেড ডাক্টিংয়ের মাধ্যমে ঠাণ্ডা বাতাস চুষে নেওয়া হয় এবং উপরের দিকে ডিসচার্জ করা হয়, এমনকি 50 ডিগ্রি সেন্টিগ্রেড পরিবেষ্টিত উদ্ভিদ পরিবেশেও একটি স্থিতিশীল অভ্যন্তরীণ তাপমাত্রা বজায় রাখে।
উত্তর: স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল এয়ার ইউনিটগুলি প্রায়ই নিম্ন-গ্রেডের গিয়ার ব্যবহার করে যা সময়ের সাথে সাথে মাইক্রো-ব্যাকল্যাশ তৈরি করে, যার ফলে উচ্চ টর্কের নিচে ধাতব বকবক শব্দ হয়। আমাদের ডিআইএন গ্রেড 5 গিয়ারে মাইক্রোমিটার নির্ভুলতার সাথে প্রোফাইলযুক্ত দাঁতের বৈশিষ্ট্য রয়েছে, যা যান্ত্রিক ঘর্ষণ শব্দ এবং পাওয়ার ট্রান্সমিশন ক্ষতি উভয়ই কমিয়ে দেয় এমন বিজোড় জাল যোগাযোগ নিশ্চিত করে।
উঃ হ্যাঁ। যেহেতু স্ট্রাকচারাল অ্যাকোস্টিক আস্তরণ উচ্চ এবং মধ্য-ফ্রিকোয়েন্সি বায়ু অনুরণন শোষণ করে, বহিরাগত ডেসিবেল প্রোফাইল স্ট্যান্ডার্ড ওপেন-ফ্রেম মেশিনের তুলনায় উল্লেখযোগ্যভাবে কম। এটি কারখানাগুলিকে প্রকৃত উৎপাদন লাইনের কাছাকাছি 55-900kw লো-নয়েজ অয়েল-ফ্রি এয়ার কম্প্রেসার স্থাপন করে দীর্ঘ, ব্যয়বহুল পাইপিং চালানো দূর করতে দেয়।
কপিরাইট © 2025 Dechuan Compressor (Shanghai) Co., Ltd. সর্বস্বত্ব সংরক্ষিত৷
